突發!北海一工地腳手架垮塌,工人被10米腳手架群壓埋!

豆豆70 2020-11-16 16:13:11 瀏覽量:125
來源:廣西消防、今日北海合浦頭條、河北安全生產微安全

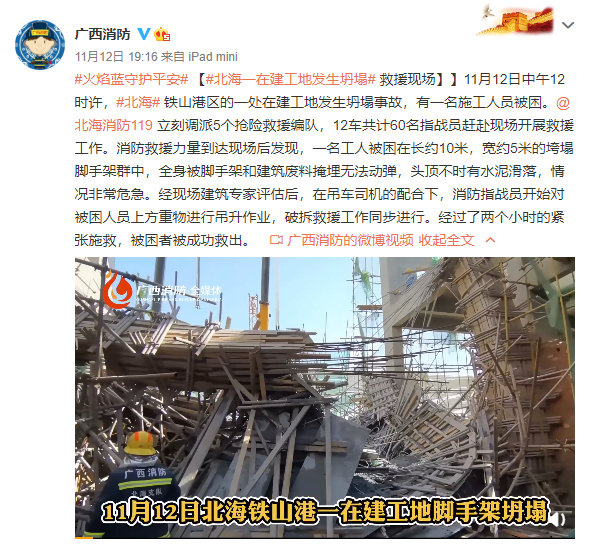

廣西消防官方微博發文:

11月12月中午12時許,北海鐵山港區的一處在建工地發生坍塌事故。事故共造成4人受傷,其中一人傷情較重,3人傷情較輕。

現場一名工人被困在長約10米,寬約5米的垮塌腳手架群中,全身被腳手架和建筑廢料掩埋無法動彈,經過兩個小時施救,被困者被成功救出。

圖片
圖片
圖片
圖片

北海消防隊立刻調派5個搶險救援編隊,12車共計60名指戰員趕赴現場開展救援工作。

消防救援力量到達現場后發現,一名工人被困在長約10米,寬約5米的垮塌腳手架群中,全身被腳手架和建筑廢料掩埋無法動彈,頭頂不時有水泥滑落,情況非常危急。經現場建筑專家評估后,在吊車司機的配合下,消防指戰員開始對被困人員上方重物進行吊升作業,破拆救援工作同步進行。經過了兩個小時的緊張施救,被困者被成功救出。

圖片


如何確保腳手架安全?

以下為48條安全標準。

圖片

A-1

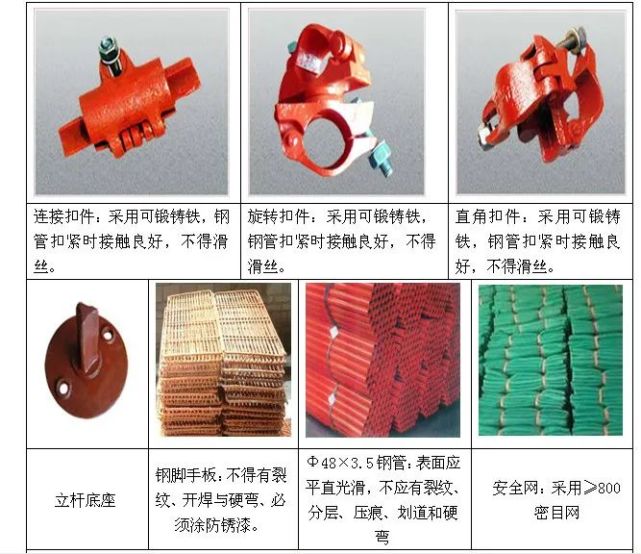

材料應按國家現行標準進行100%外觀檢查,所有腳手架材料經檢驗合格后進行合格品標識妥善保管,必須具備產品質量合格證、生產許可證、專業檢測單位檢測報告。

圖片

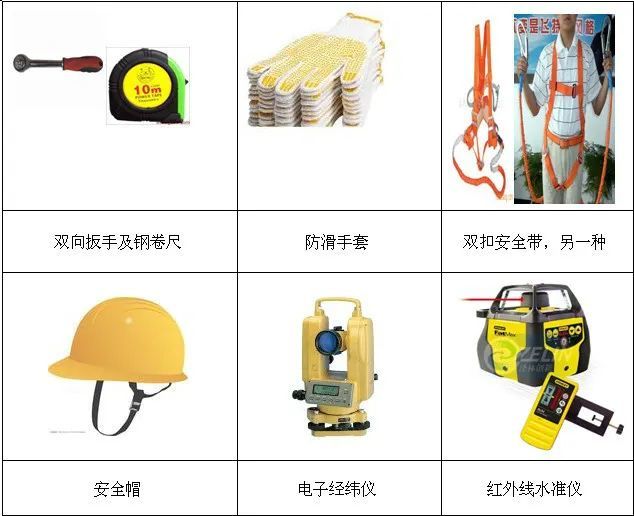

A-2

安全防護設備及測量作業設備齊全。

A-3

總包單位向甲方項目部的腳手架搭設專項施工方案通過后,組織施工單位進行技術交底并做好書面交底記錄。

A-4

所有腳手架作業人員必須持證上崗。

A-5

圖紙深化:按照腳手架搭設專項方案圖紙跟建筑物施工圖核對,計算立桿的步距及橫距,并繪制立桿放線定位圖及懸挑卸載層懸挑鋼梁排版圖。

圖片

A-6

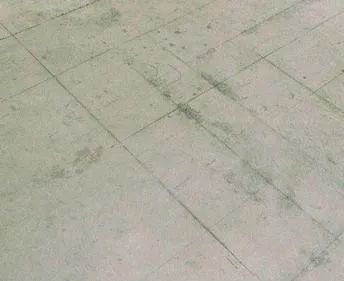

基礎要求:采用混凝土硬化處理,混凝土厚度≥100mm,混凝土標號≥C20,必須滿足腳手架搭設施工方案的荷載要求,按照立桿放線定位圖放線。

圖片

A-7

基礎周邊設置排水溝,基礎地面不積水,接地線采用40mm*4mm鍍鋅扁鋼用兩道螺栓卡箍與立桿主體結構連成一體,防雷接點≥四處(建筑物四個大角設置防雷點),并滿足防雷專項方案要求,保證防雷接地有效。

圖片

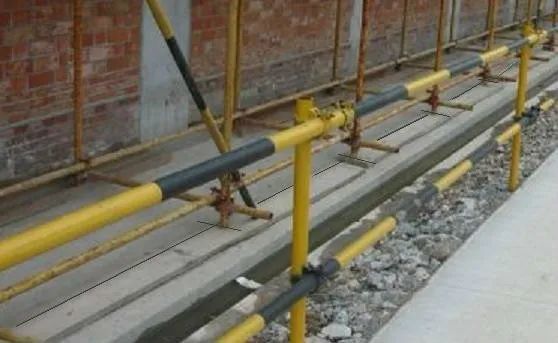

A-8

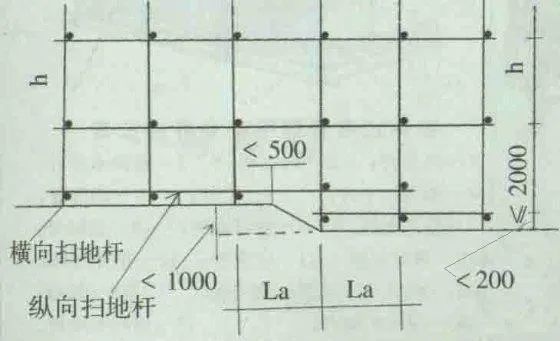

縱橫向掃地桿:縱向掃地桿采用直角扣件固定在據底座下皮20cm處的立柱上,橫向掃地桿則用直角扣件固定在緊靠縱向掃地桿下方的立柱上,通道出入口位置,有存在絆倒的危險時可不用安裝掃地桿。

圖片

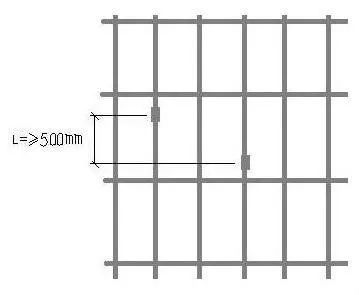

A-9

立桿兩個相鄰立柱接頭避免出現在同步同跨內,并在高度方向錯開的距離不小于500mm。

圖片

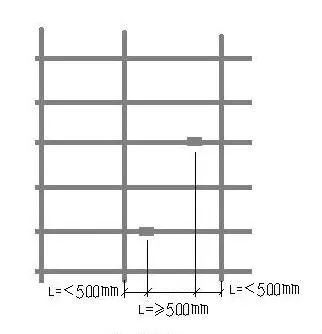

A-10

縱向水平桿相鄰接頭水平距離不小于500mm,各接頭距立柱的距離不大于500mm,接頭交錯布置,不在同步,同跨內。

圖片

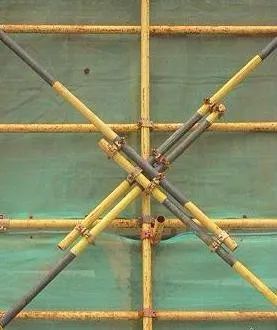

A-11

剪刀撐斜桿的接長采用扣件進行搭接。長度不少于1m,不小于3個扣件。

A-12

對頭鋪設的腳手板接頭下面必須設置兩根小橫桿,板端距小橫桿100~150mm。

圖片

A-13

搭接的腳手板必須搭在小橫桿上,搭接長度不小于200mm。拐彎處的腳手板必須交叉搭鋪,接縫的搭接長度a≥100mm,L≥200mm,每張腳手板必須四點綁扎。

圖片

A-15

主節點處各扣件中心點距離要求:a≤150mm。(1、立桿;2、縱向水平桿;3、橫向水平桿;4、剪力撐)

圖片

A-16

連墻件采用剛性連接,按兩步三跨設置,但要滿足連墻桿覆蓋面積大于等于27㎡,在結構混凝土側面預埋Φ20鋼筋,鋼筋預埋長度及焊接寬度必須滿足專項方案荷載要求,連墻桿靠近主節點設置,偏離主節點的距離≤300mm。

圖片

A-17

鋼絲繩卸載預埋件原材料要求:采用直徑≥Φ20圓鋼,推薦使用預埋螺母裝配式預埋件,預埋長度必須滿足專項方案荷載要求。

圖片

A-18

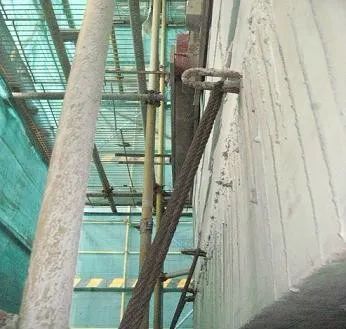

鋼絲繩卸載預埋件安裝要求:預埋位置結構梁外側,混凝土未夠28天齡期嚴禁連接卸載鋼絲繩。

圖片

鋼絲繩卸載預埋件錯誤做法:預埋件安裝在結構梁面上,給外墻施工留下滲漏隱患。

圖片

A-19

懸挑載預埋件原材料要求:采用直徑≥Φ20圓鋼,嚴禁使用螺紋鋼,預埋長度必須滿足專項方案荷載要求;

圖片

懸挑載預埋件錯誤做法:嚴禁后期焊接固定。

圖片

A-20

腳手架預埋連墻件要求:采用直徑≥Φ20圓鋼預埋件,并跟腳手架滿焊連接,預埋件嚴禁使用螺紋鋼,預埋長度及焊接長度必須滿足專項方案荷載要求;推薦使用、預埋鋼板螺母的連接方法。

圖片

腳手架預埋連墻件錯誤做法:預埋件安裝在結構梁面上,給外墻施工留下滲漏隱患。

圖片

A-21

懸挑卸載設置要求:懸挑鋼梁采用≥16號工字鋼,工字鋼懸挑架體高度(無鋼絲繩卸載)不能超過24m;如高度超過24m的要有專項卸載方案,經監理及甲方確認放可實施。

圖片

A-22

電梯洞口防護欄要求:護欄高度≥1.6m,豎向鋼筋間距≤100mm,頂部標準樓層及警示語,底部安裝180mm高踢腳板,踢腳板采用≥9mm厚膠合板制作,電梯井內側必須設置低壓照明。

圖片

圖片

A-23

樓梯護欄設置要求:采用可拆卸水管護欄,高度≥1.2m;臨邊超過3m落差的樓梯必須掛網及底部安裝180mm高踢腳板,踢腳板采用≥9mm厚膠合板制作。

圖片

A-24

樓層內洞口長寬≥400mm*400mm的封閉防護要求:洞口內用四點膨脹螺絲固定Φ6@150鋼筋網,面在封≥10mm厚膠合板,四周覆蓋壓邊200mm,在砂漿封邊。

圖片

A-25

樓層內洞口長寬<400mm*400mm的封閉防護要求:10mm厚膠合板固定,刷醒目油漆標識。

圖片

A-26

臨邊護欄設置要求:采用可拆卸水管護欄,高度1.2m,安裝完畢后在掛安全網防護,底部安裝180mm高踢腳板,踢腳板采用≥9mm厚膠合板制作。

圖片

A-27

腳手架兜底網設置要求:每3層樓設置一層兜底網,底部安裝180mm高踢腳板,踢腳板采用≥9mm厚膠合板制作。

圖片

A-28

腳手架硬封閉設置要求:材料采用10mm厚膠合板,沒6層樓設置一層硬封閉防護腳手板,底部安裝180mm高踢腳板,踢腳板采用≥9mm厚膠合板制作。

圖片

A-29

基坑護欄設置要求:采用可拆卸水管護欄,高度1.2m,再掛安全網防護,底部安裝180mm高踢腳板,踢腳板采用≥9mm厚膠合板制作,推薦使用混凝土反坎踢腳板。

圖片

A-30

無法用膠合板封閉護欄設置要求:采用可拆卸水管護欄,高度≥1.2m;臨邊超過,底部安裝180mm搞踢腳板,踢腳板采用≥9mm厚膠合板制作。

圖片

A-31

安全通道設置要求:材料采用10mm厚膠合板,設置雙層膠合板硬封閉防護,人行通道層高度≥2m。

圖片

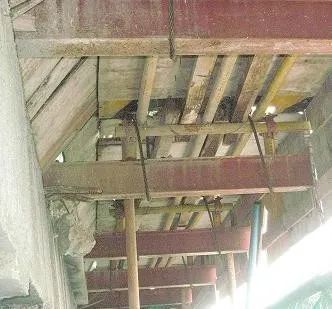

A-32

塔吊調運覆蓋范圍防護棚設置要求:材料采用10mm厚膠合板密鋪,設置雙層膠合板硬封閉防護。

圖片

A-33

踢腳板設置要求:材料采用≥9mm厚膠合板,高度180mm,沒層必須設置一層踢腳板;踢腳板設置在立桿及安全網之間。

圖片

A-34

施工樓梯搭設原材料要求:采用鋼管、鋼網踏步板或鋼板踏步板、5mm厚膠合板踢腳板;施工樓梯搭設要求:踏步板寬300mm,樓梯寬度≥1000mm,休息平臺寬度≥1000mm,踢腳板高180mm,坡度宜采用1:3,欄桿高度1.2m。

圖片
圖片
A-35

整體預制式卸料平臺原材料要求:底盤架外圍為≥[18槽鋼,中間為≥[12槽鋼,底板及側板為≥厚花紋鋼板,吊環采用≥20mm厚的鋼板,圍欄四角立柱和上部扶手中間立柱、水平桿均為Ф48×3.5鋼管,鋼絲繩采用≥φ18.5×4;

整體預制式卸料平臺標識要求:每次安裝完畢后必須經監理公司驗收合格后方可投入使用,并做好每次驗收的書面記錄,限重標志采用“傻瓜式”限重標識牌。堆放高度不能超過卸料護欄高度;如堆放鋼管時,伸出卸料平臺外尺寸不得超過鋼管總長度的四分之一;

整體預制式卸料平臺搭設要求:使用前總包單位必須提供專項方案,欄桿抗測壓強度滿足堆放鋼管要求。安全系數不小于2,經監理及甲方確認方可實施。

圖片

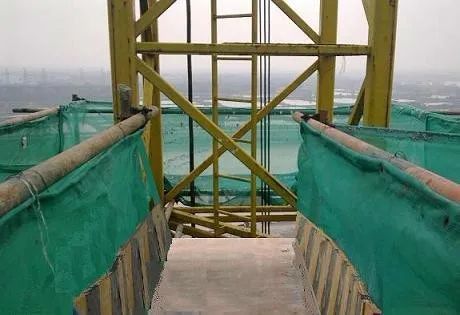

A-36

塔吊上下班通行通道搭設要求:采用扣件式水管護欄,高度1.2m,安裝完畢后在掛安全網防護,底部安裝180mm高踢腳板,踢腳板采用≥9mm厚膠合板制作。

圖片

A-37

人貨梯通道搭設要求:底部采用10mm厚膠合板密鋪,防護門采用外掛鎖頭保護。

圖片

A-38

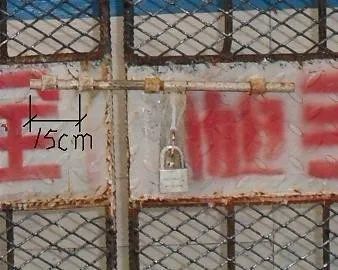

人貨梯通道插銷伸出長度≥150mm,人貨梯鐵門中部鐵板封300mm寬,上下封密鋼網。

圖片

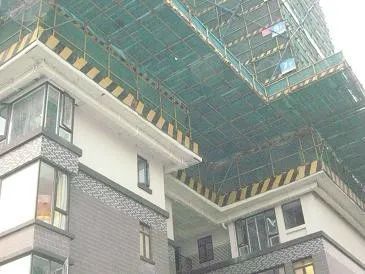

A-39

懸挑平臺擋板及寫擋板的設置要求:材料采用10mm厚膠合板,設置雙層硬封閉:禁止使用通透材料封閉,總包單位必須提供專項方案,經監理及甲方確認方可實施。

圖片

雙層防護的錯誤做法:雙層防護沒有采用硬封閉,采用竹竿代替10mm厚膠合板。

圖片

A-40

懸挑平臺板底部排水溝設置:有外墻展示需要的建筑物必須要安裝鍍鋅鐵皮排水溝天溝,總包單位必須提供專項方案,經監理及甲方確認方可實施。

圖片

A-41

作業層腳手架搭設要求:腳手架高出作業面高度≥1.8m。

A-42

每層腳手架搭設完成后,必須經施工單位自驗合格,并報監理公司驗收合格后方可進行樓面梁底板安裝,并做好每次驗收的書面記錄。

A-43

安全警戒要求:腳手架搭設及拆除施工過程中必須有安全員全程負責警戒,不得中途離場,禁止非腳手架作業人員進入安全警戒區域,如安全員或警戒員中途離場,不得施工。

A-44

警戒區域采用安全鐵馬隔離并有專人負責警戒,不得中途離場,如安全員或警戒員中途離場,不得施工。

A-45

拆除腳手架的原則是先搭后拆,后搭后拆;全面檢查腳手架的扣件連接、連墻件、支撐體系等是否符合構造要求;應根據檢查結果補充完善腳手架拆除施工方案中的拆除順序和措施,經甲方項目部批準后方可實施;拆除腳手架前必須先清除腳手架上雜物及地面障礙物。

A-46

連墻件必須隨腳手架逐層拆除,嚴禁先將連墻件整層或數層拆除后再拆腳手架;分段拆除高差不應大于2步,如高差大于2步,應增設連墻件加固。

A-47

當腳手架采取分段時,對不拆除的腳手架兩端,兩端有封閉防護,按照專項方案要求增加連墻桿,總包單位必須提供專項方案,經監理及甲方確認方可實施。

A-48

當腳手架采取分立面拆除時(如人貨電梯位置保留不拆),對不拆除的腳手架兩端,兩端有封閉防護,按照專項方案要求增加連墻桿,總包單位必須提供專項方案,經監理及甲方確認方可實施。
